跟著nature 學作圖：相關系數圖從0→N

2021-06-02

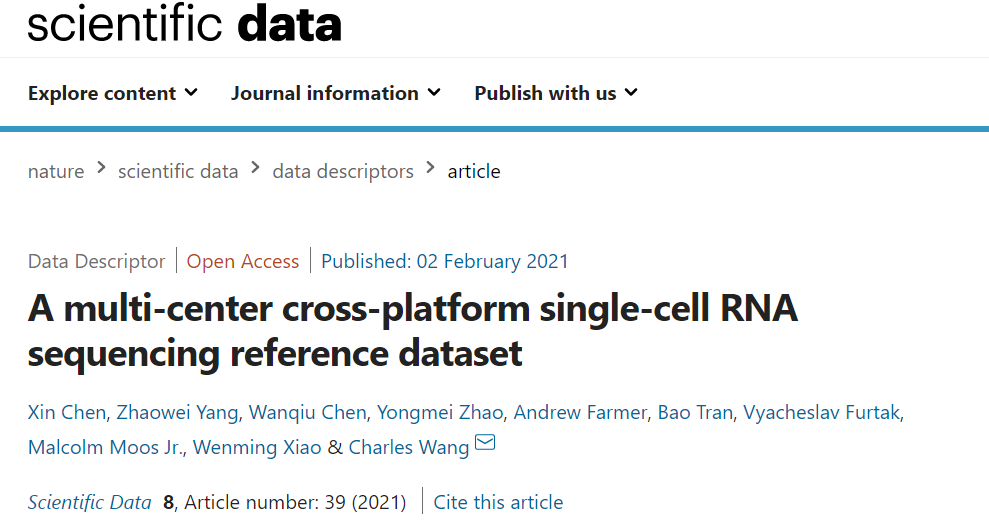

今天要模仿和突破的是我們常用的“相關系數圖”，來自于nature子刊scientific data，文章如下圖所示：

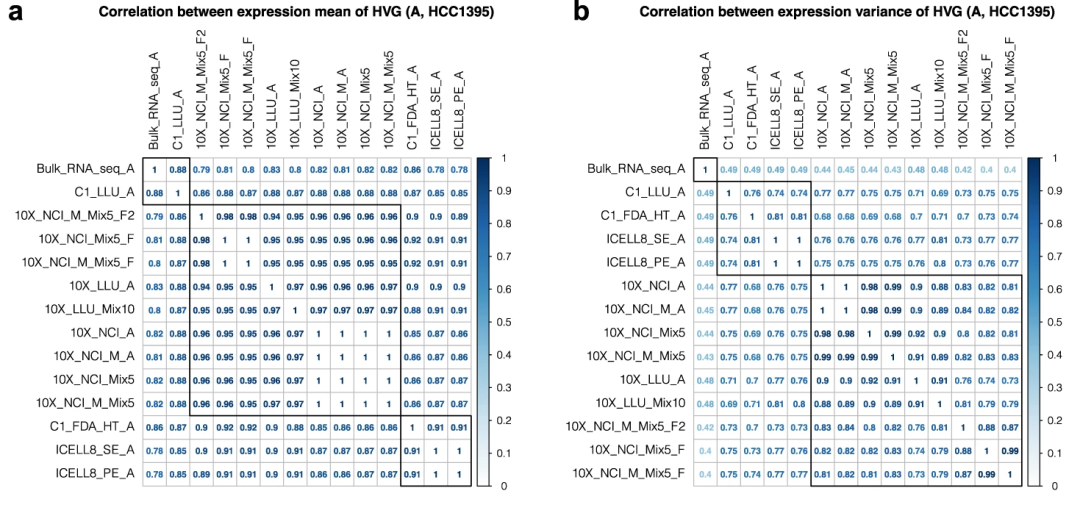

擬復現圖片樣式：Fig6

代碼實現

為了方便測試，大家可以進入基因云（https://www.genescloud.cn）的“相關系數圖”下載示例數據。上面文章對應相關系數圖核心代碼如下。

# 導入數據

dat <- read.delim("data.txt",stringsAsFactor=FALSE,row.names=1)

# 計算相關系數

cor.dat <- cor(dat)

# 作圖

corrplot::corrplot(cor.dat,

method = "number",

order="hclust",

rect.lwd = 1,

addrect=3,

number.cex = 0.8,

tl.cex = 1,

cl.cex = 0.9,

tl.col="black")

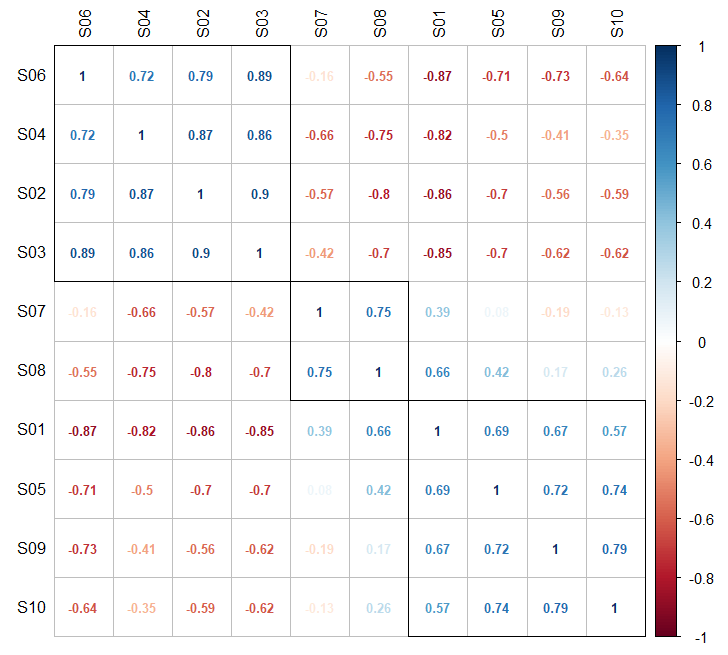

數值相關系數圖模仿成功，接下來我們考慮下如何進行再創造，升級突破下：

創造一：如何實現方形、圓形、扇形等形狀的相關系數圖？

創造二：如何實現多種圖形及數字組合的相關系數圖？

創造三：如何在相關系數圖中添加顯著性標識？

......

如果要寫代碼的話，沒有個上百行解決不了問題，有沒有工具能夠快速實現以上所有功能呢？正所謂君子善假與物也，下面給大家分享一款"派森諾基因云"的在線繪圖小工具“相關系數圖”，助您輕松get百種樣式的相關系數圖。

平臺實現

1.提交繪圖

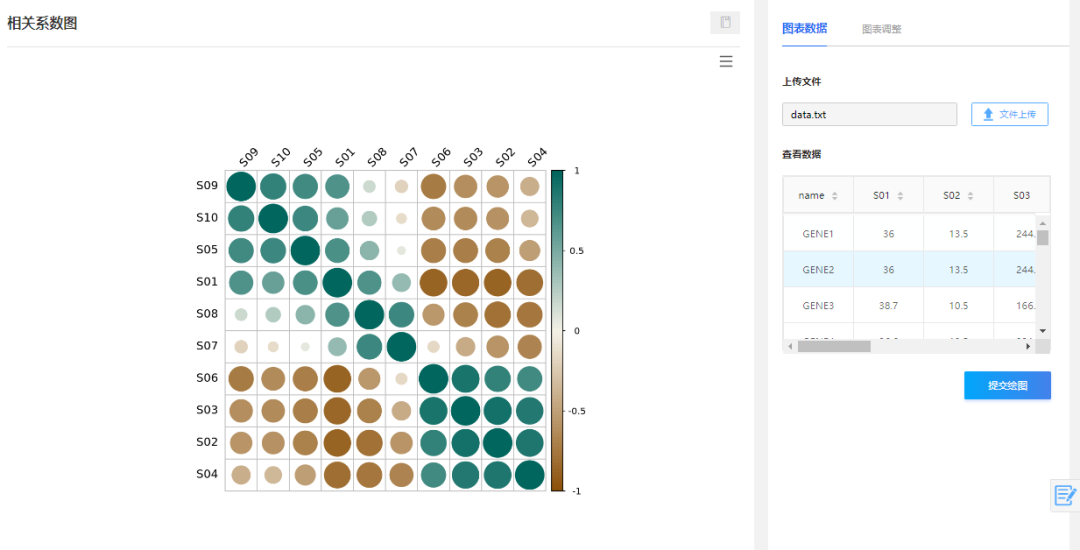

登入基因云平臺（https://www.genescloud.cn）, 進入“相關系數圖”頁面，上傳或者選擇數據文件后，一鍵提交繪圖即可。

2.參數調整

（1）圖表類型

基因云平臺小工具提供了完整圖、正/倒三角圖等多種圖形樣式，供您自由切換選擇。

（2）圖案樣式：

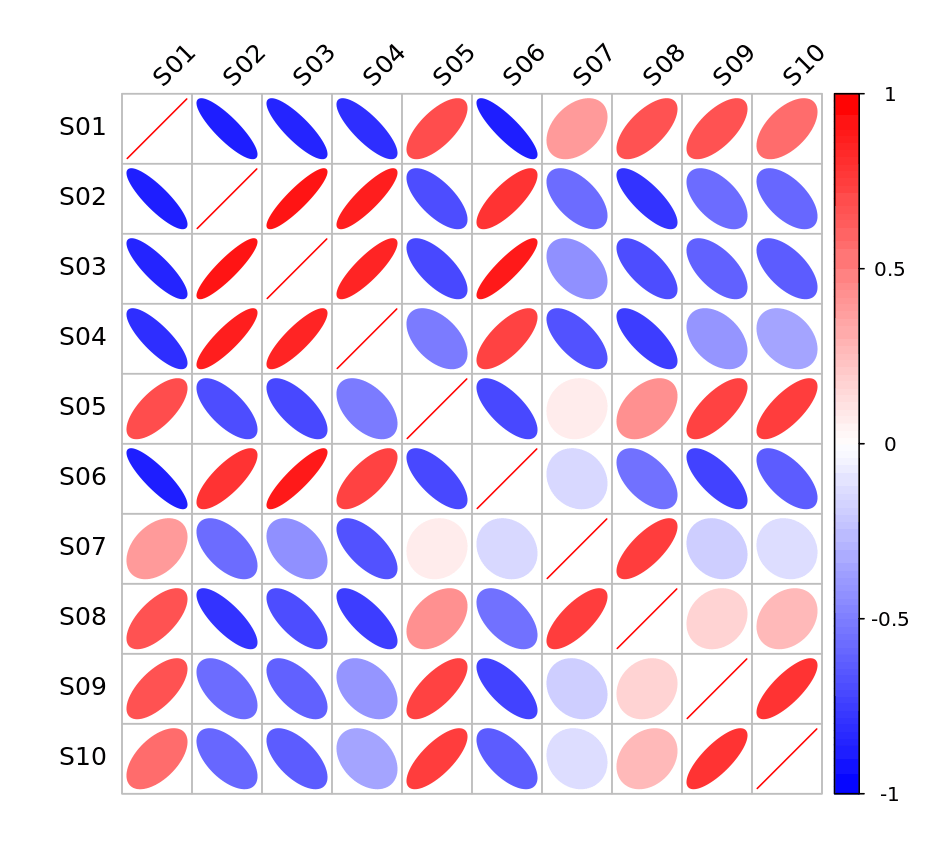

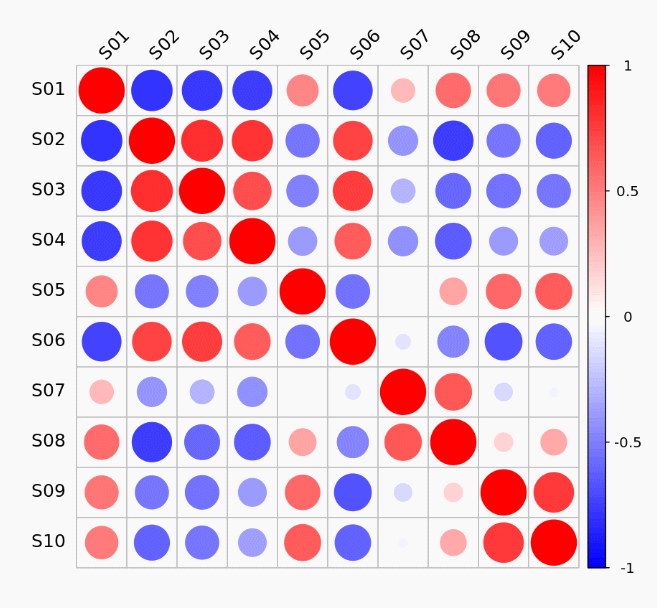

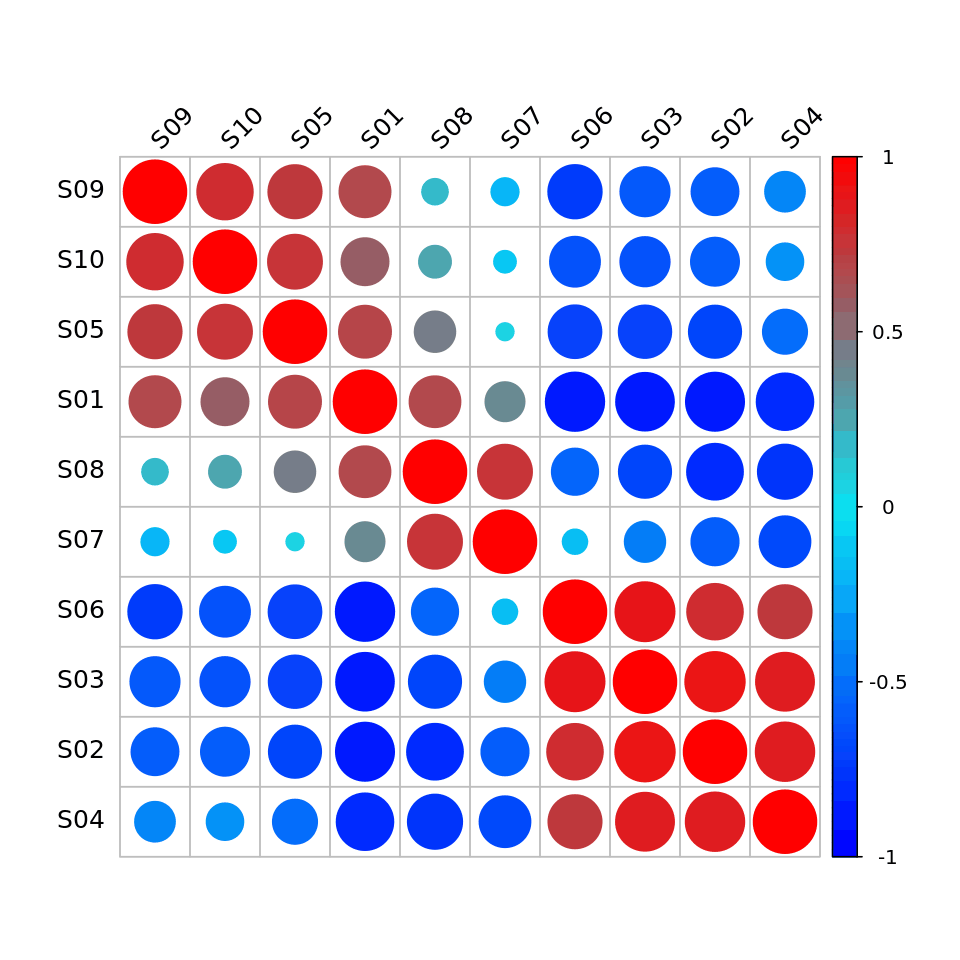

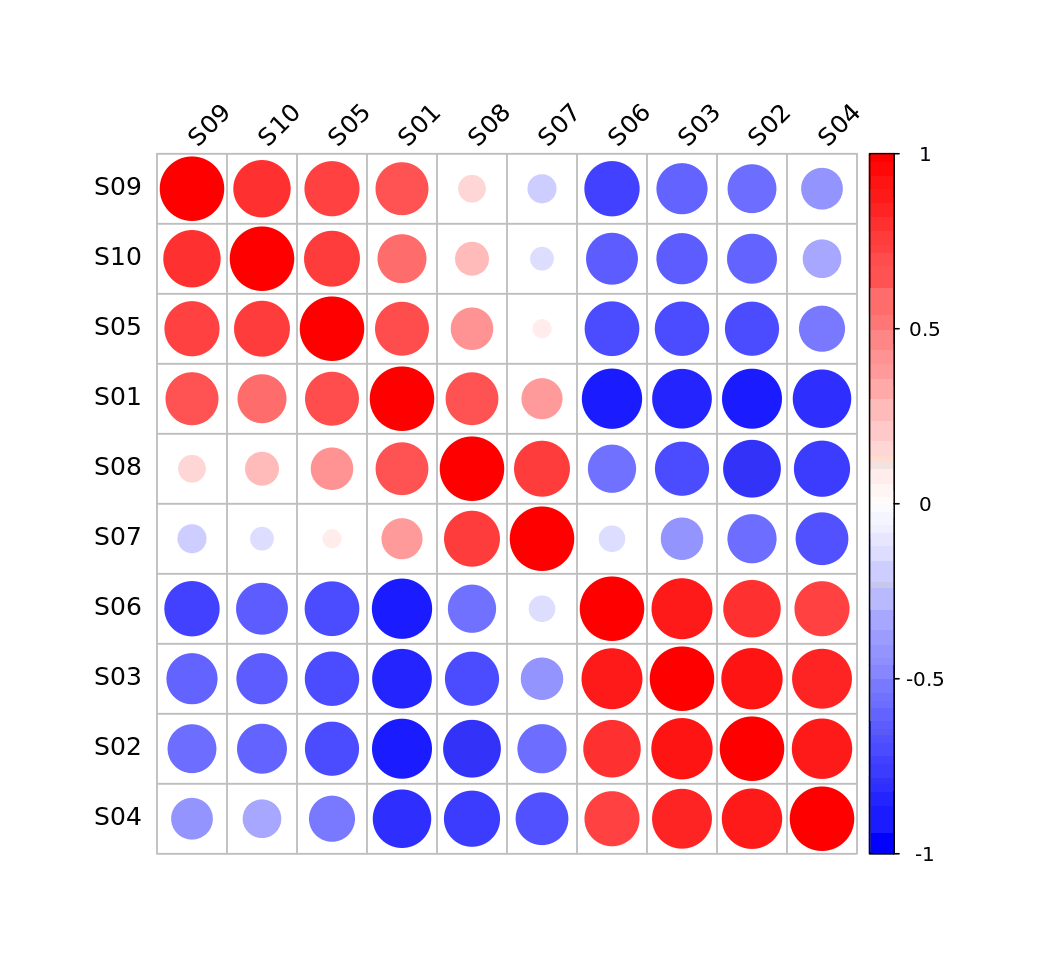

相關性系數圖提供了方形、橢圓、餅圖等多種形狀的選擇，同時還支持不同圖案的組合圖，比如橢圓+餅圖，方形+數字等等，總有一種樣式讓您稱心如意。

（3）系數值顯示

系數值可以根據聚類算法、變量名稱等多種形式進行排序呈現，還可以控制系數值的小數位數，以及值的顯示與隱藏。

（4）顯著性標識

當然，大家關心的顯著性標識，形式也很豐富，可以顯示圖案、p-value數值、空白，標識圖案的形狀、顏色、大小等都可以隨意調整。

趕緊來試一試吧，登入“派森諾基因云（https://www.genescloud.cn/）”，進入【云圖匯】點擊左側導航欄“相關系數圖”，或者直接搜索“相關系數”，嘗試體驗。若有任何問題，您可以直接點擊平臺頁面右側“信息反饋”圖標快速提交寶貴建議！或者發送建議至 [email protected]。"派森諾基因云"一直持續上心上新，接下來會有更多好圖好工具陸續和大家見面，歡迎大家關注并進行體驗。
