讓折線圖縱享絲滑！
2021-03-25

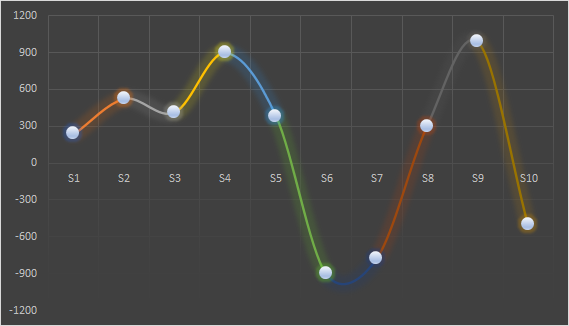

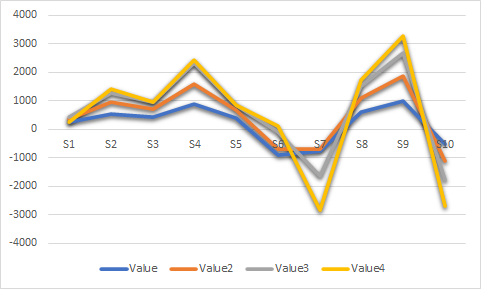

在我們的日常工作中經常會用到折線圖，一般的都長的如圖1所示。這類圖形有個文雅的名字，我們稱之為“意大利面條圖”。如何讓你的“意大利面條圖”改頭換面呢？接下來就和大家分享下圖2，圖3所示圖表如何繪制。

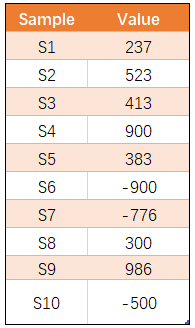

首先，我們還是準備如下所示表格數據，接下來我們看看在Excel中如何實現圖2所示的垂直標記折線圖。

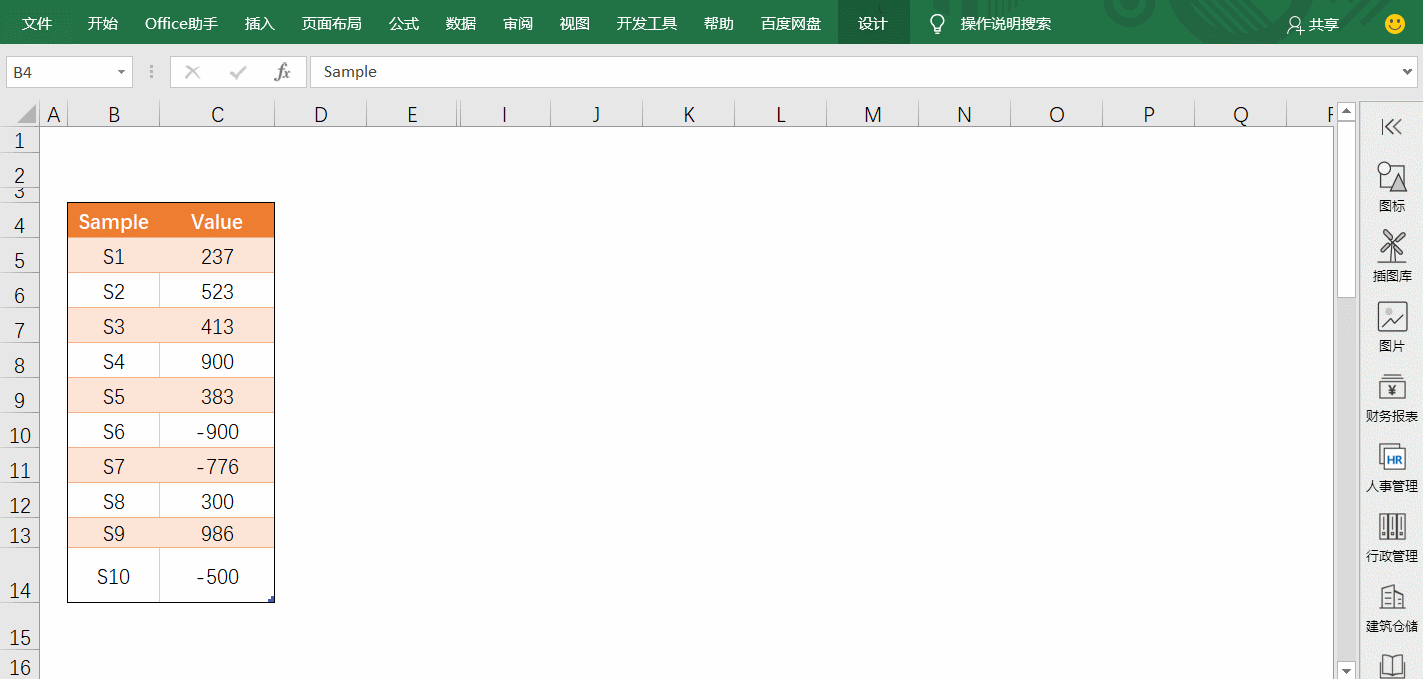

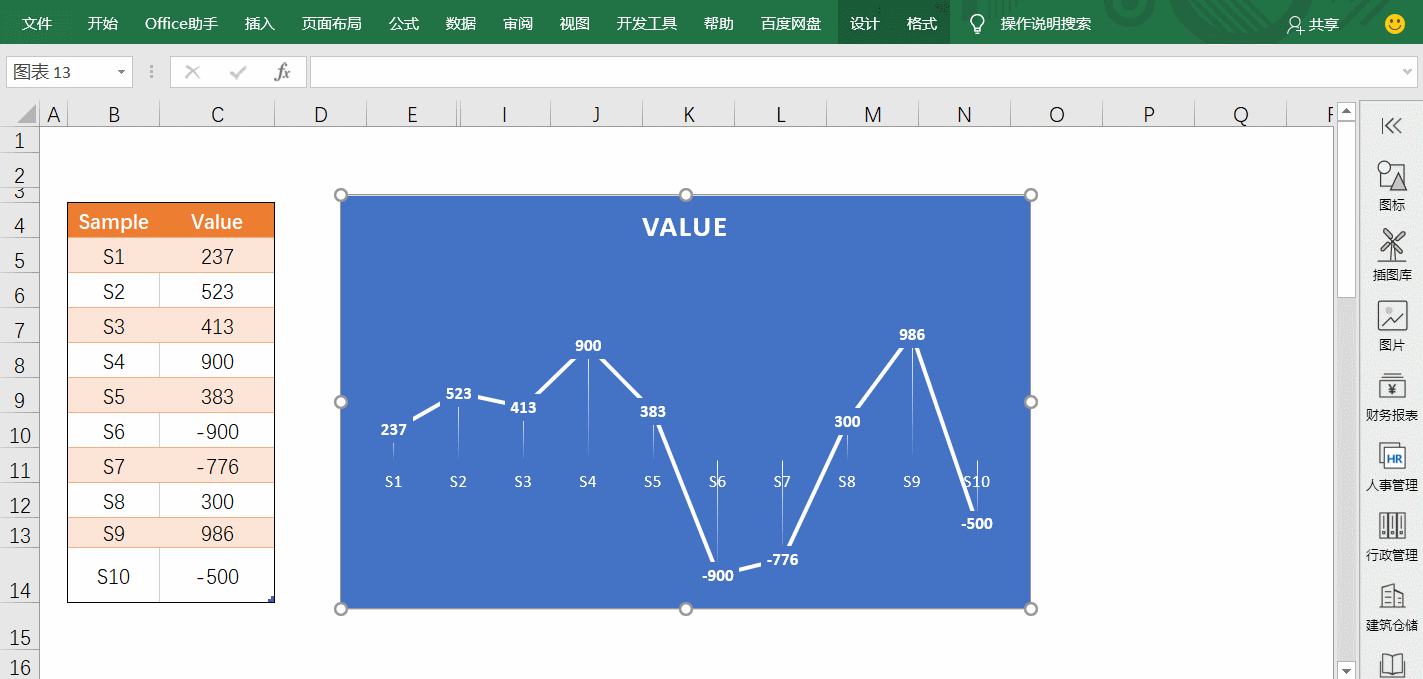

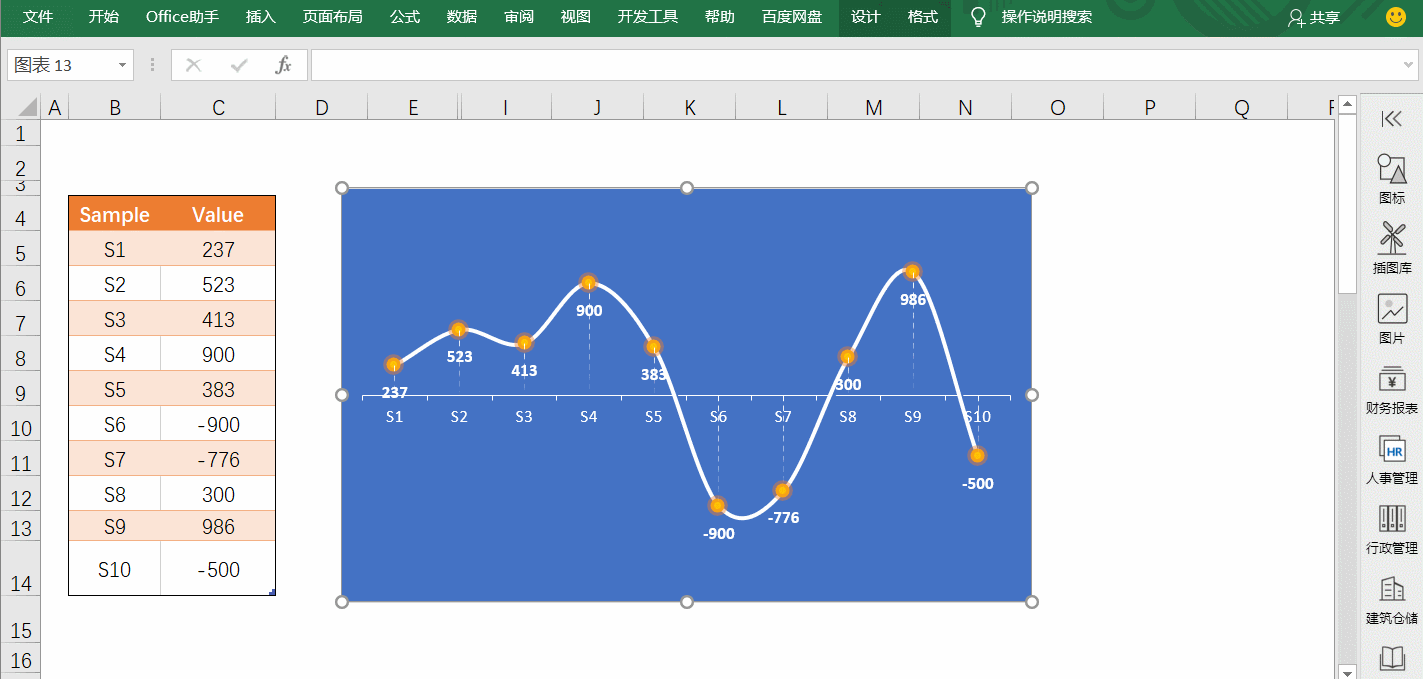

選擇數據，依次選擇【插入→帶數據標記的折線圖】，插入圖后選中圖片，依次點擊【設計→樣式12】，帶數據標記和垂直線的圖形就出現了，接下來我們進一步美化下。
1.2 數據標簽美化

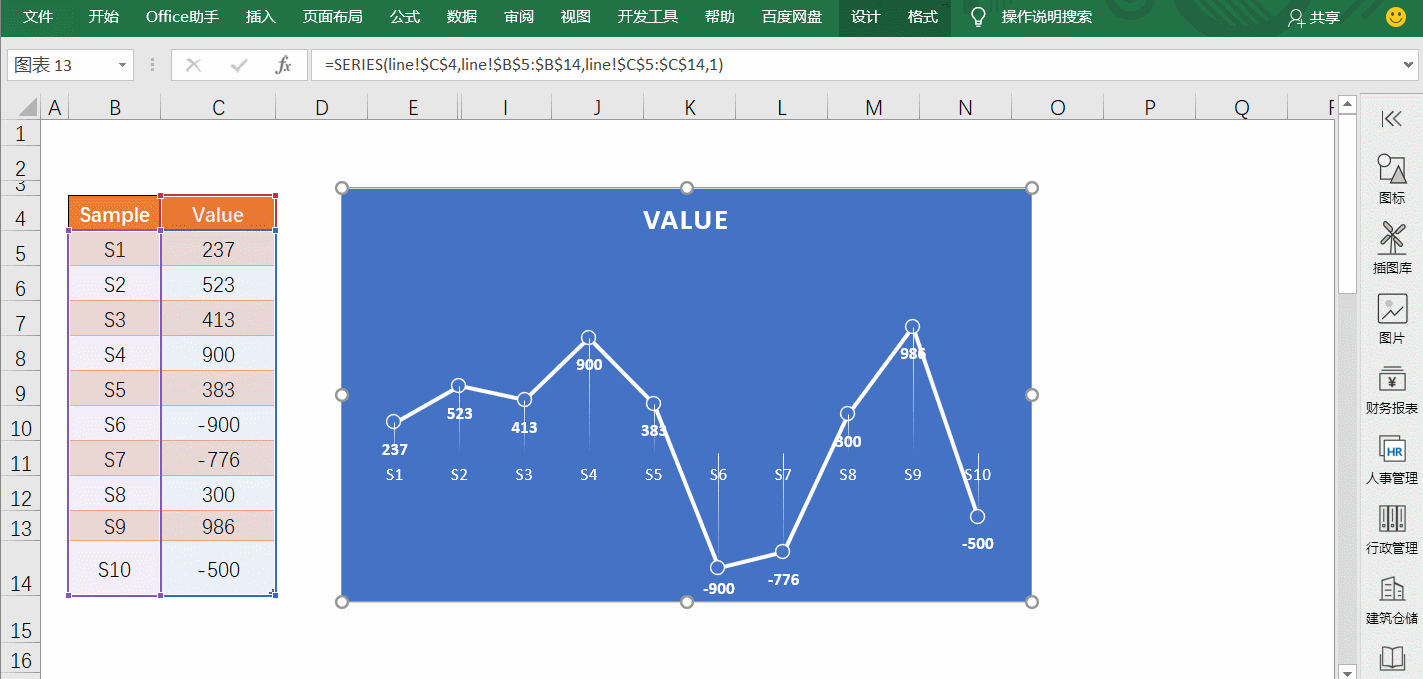

為了使數據標記點看起來更清晰，并添加標記點，我們需要設置下數據標簽的格式。選中“數據標簽”，依次選擇【設置數據標簽格式→標簽選項→標簽位置→靠下】，填充色設置為“無”。這樣數據標簽就遠離了數據點，為數據點美化提供了空間。從圖中我們可以看出，線條還是折線缺少一點平滑過渡感，數據點也沒有突出，接下來我們?cè)倜阑隆?/span>
選中數據點，【設置數據系列格式→填充與線條→標記→標記選項】可以根據需要設置對應的類型和大小，本實例選擇的是圓形，大小設置為“8”。然后對圓點進行“填充”和“邊框”顏色的設置。為了給圓點有一種波紋的效果，可以對填充色和邊框色進行區分設置，邊框添加一定的透明度。如下圖所示。

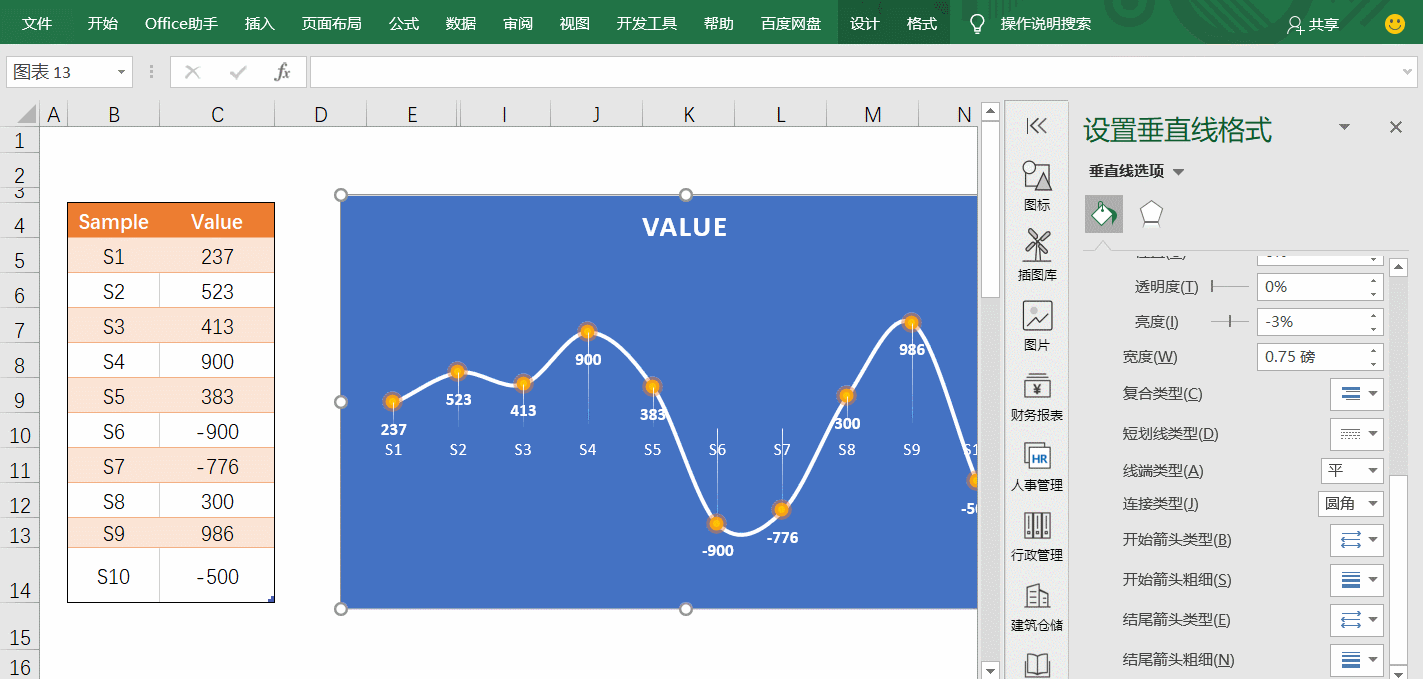

圖形美化中常用的一種技法是虛實結合，所以接下來我們把垂直線的類型改為“短劃線”。
上圖中我們發現還缺少相應的刻度，接下來我們?yōu)閳D表添加X(jué)軸的刻度線。選中X軸的標簽【設置坐標軸格式→刻度線】把主刻度線類型設置為“外部”，并設置刻度線的顏色為白色。

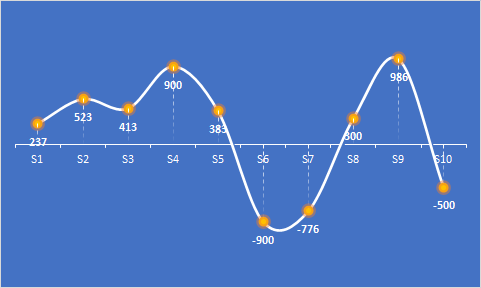

到此，垂直標記折線圖就完成了。上面完成了按點著色，那是否可以把不同線段也進行著色呢？接下來我們看看如何實現。

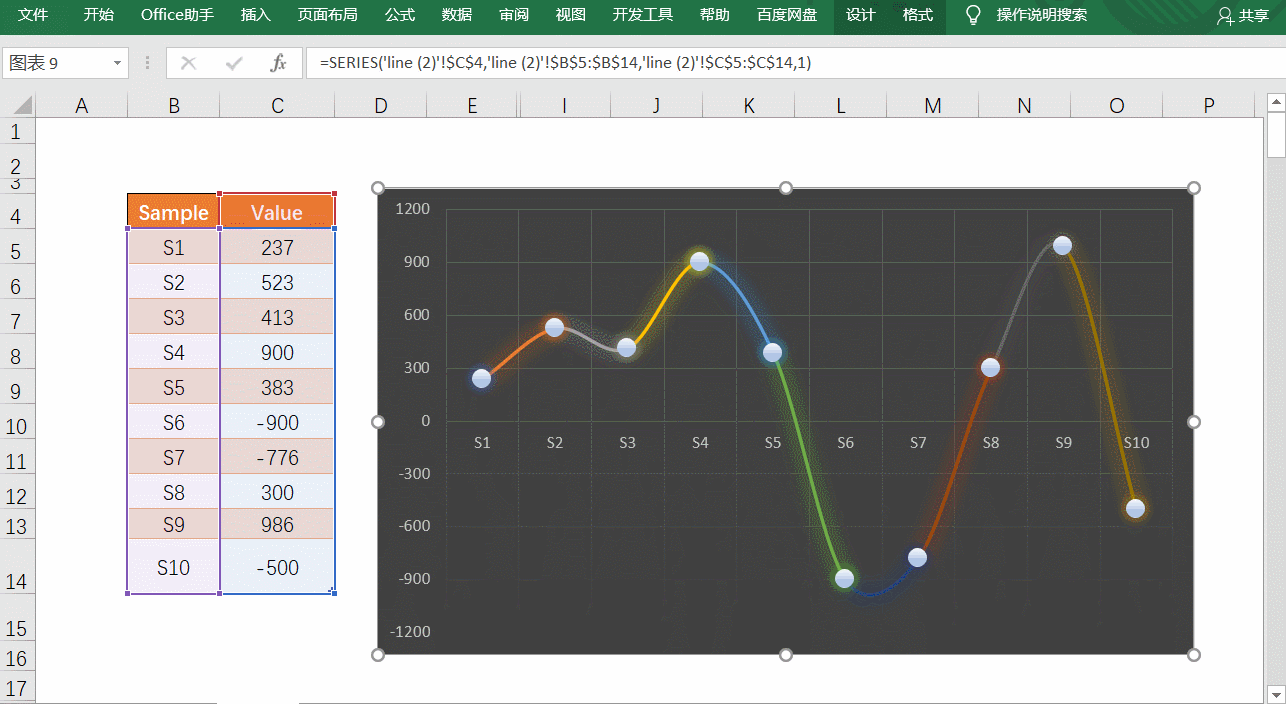

在上面的垂直標記折線圖的基礎上，為了更好的體現效果，我們選擇【設計→樣式10】，依次設置數據點的樣式、大小。重點來了，選擇【填充→依數據點著色】，分段著色折線圖就出來了，你也可以嘗試不同的顏色方案如圖10所示。

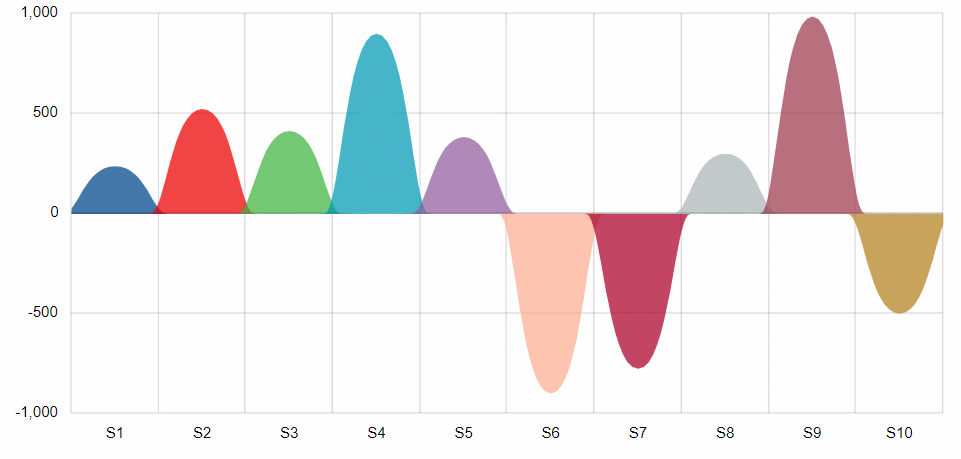

上面的圖形是不是很漂亮？是否可以再進一步美化，比如給折線添加面積區域呢？接下來給大家分享“派森諾基因云”的一款工具，看看它是如何實現改線換面的。

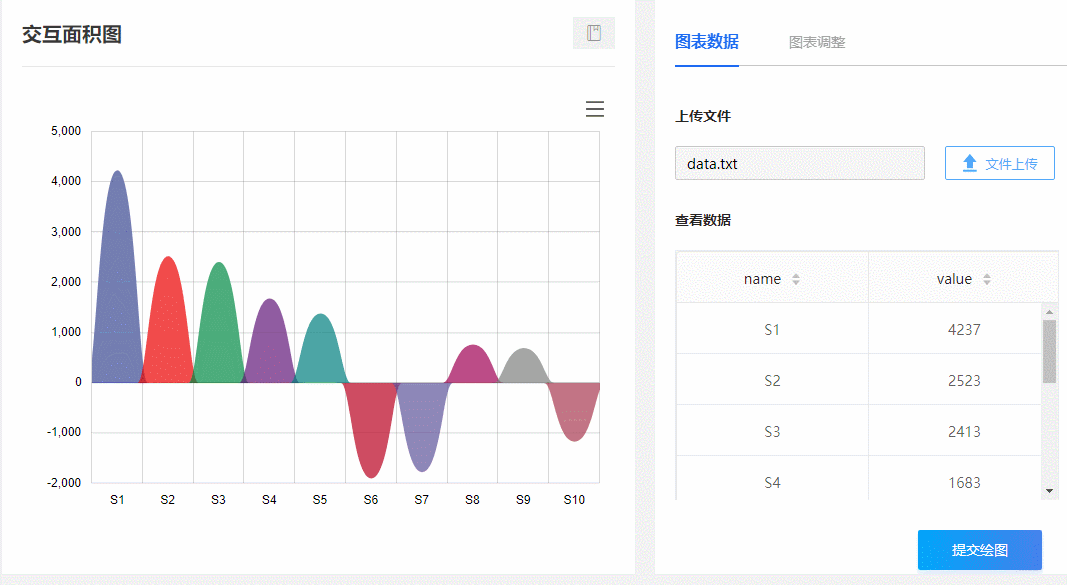

進入基因云平臺【云圖匯→交互面積圖】工具，在【圖表數據→文件上傳】頁面選擇數據文件后，點擊“提交繪圖”，即可生成動態交互面積圖。進入【圖表調整】頁面，可以實現圖表顏色、類型、排序方式等多種樣式的自由調整。
趕緊來試一試吧，百度搜索“派森諾基因云”或者直接訪問https://www.genescloud.cn/home，進入“云圖匯”搜索“面積圖”嘗試體驗，并提寶貴建議至平臺消息中心-》反饋列表，或者發送到郵箱：[email protected]。"派森諾基因云" 一直持續上心上新，接下來會有更多好圖好工具陸續和大家見面，歡迎大家關注并進行體驗。
