大家好，今天主要向大家分享下誤差柱狀圖的三種可視化方法，先上個示例圖：
正式介紹實現方法之前，我們先來了解下誤差柱狀圖上的帽子涉及的三個統計概念。
1、三個概念
標準偏差（Standard Deviation，SD）
標準偏差（簡稱標準差）是樣本平均數方差的開平方。它反映組內個體間的離散程度。標準差通常是相對于樣本數據的平均值而定的，通常用M±SD來表示樣本數據觀察值和平均值的差距。從公式可以看出，標準差會受到極值的影響。標準差越小，表明數據越聚集；標準差越大，表明數據越離散。Excel中如何用函數實現，請參考【Excel實現】部分：
# R 語言實現函數
sd <- sd(vec)
sd <- sqrt(var(vec))
標準誤差（Standard Error，SE）
標準誤差（簡稱標準誤）表示的是抽樣的誤差。因?yàn)閺囊粋€(gè)總體中可以抽取出無數多種樣本，每一種樣本的數據都是對總體的數據的估計。標準誤代表的就是當前的樣本對總體數據的估計，標準誤是由樣本的標準差除以樣本容量的開平方來計算的。從公式可以看到，標準誤更大的是受到樣本容量的影響。樣本容量越大，標準誤越小，那么抽樣誤差就越小，就表明所抽取的樣本能夠較好地代表總體。
se = sd(vec) / sqrt(length(vec))
置信區間（Confidence Interval，CI）
所謂置信區間就是分別以統計量的置信上限和置信下限為上下界構成的區間，是這個參數的真實值在一定概率條件下落在測量結果周圍的程度。
# R 語言實現
alpha=0.05
t=qt((1-alpha)/2 + .5, length(vec)-1) # tend to 1.96 if sample size is big enough
CI=t*se
2、Excel 實現

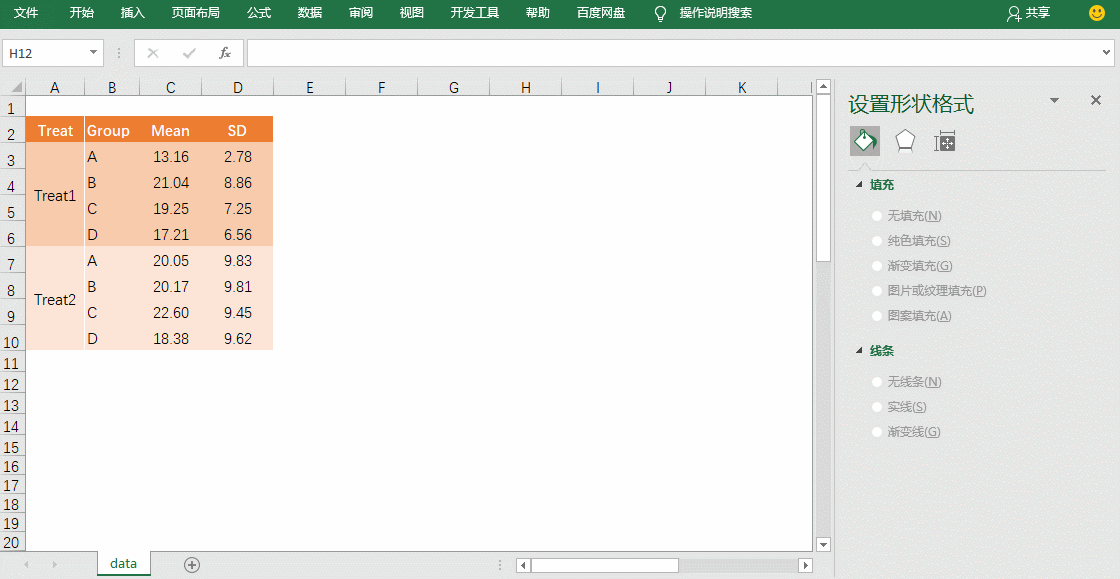

本實例所示數據如下，依次為處理方案（Treat）、分組類別（Group）、平均值(Mean)和標準偏差（SD）。
標準偏差可以參照下圖所示函數（STDEV.S()）進行計算：
繪圖步驟：
選中前三列數據，依次選擇【插入→柱狀圖】，生成柱狀圖后點擊右上圖標添加按鈕，添加誤差線。在彈出的參數框中，選擇【更多選項→誤差量→自定義】，選擇第四列的SD值，即可繪制誤差線。另外根據需要，還可以在誤差線里面選擇只顯示“正偏差”。

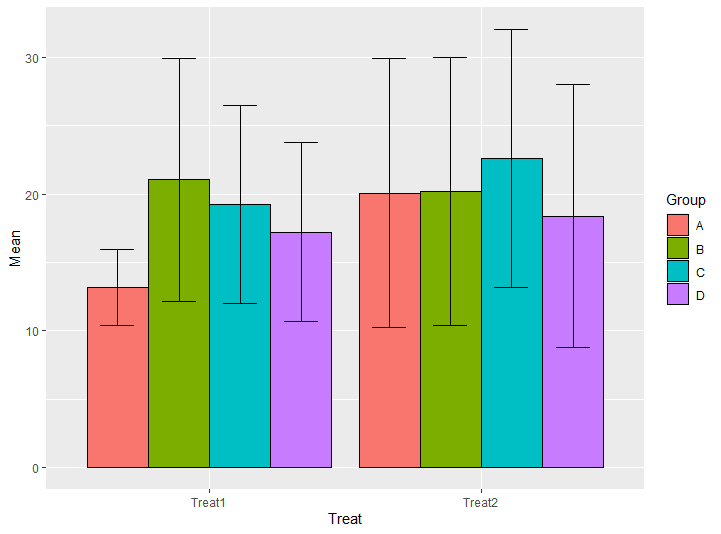

3、R 語言實現
# 加載需要的包library(plyr)library(ggplot2)# 讀取數據dat <- read.delim("data.txt")# 定義計算平均值和標準差函數dat_sd <- function(data, varname, groupnames){sum_func <- function(x, col){c(Mean = mean(x[[col]], na.rm=TRUE),SD = sd(x[[col]], na.rm=TRUE))}data_sum<-ddply(data, groupnames, .fun=sum_func,varname)return(data_sum)}# 計算標準偏差df <- dat_sd(dat,varname="Value", groupnames=c("Treat","Group"))# 作圖p<- ggplot(df, aes(x=Treat, y=Mean, fill=Group)) +geom_bar(stat="identity", color="black",position=position_dodge()) +geom_errorbar(aes(ymin=Mean-SD, ymax=Mean+SD), width=.5,position=position_dodge(.9))
4、云平臺實現
進入基因云平臺【云圖匯→誤差柱狀圖】工具，在【圖表數據→文件上傳】頁面選擇數據文件后，點擊“提交繪圖”，即可生成誤差柱狀圖。進入【圖表調整】頁面，可以實現顏色填充、圖案填充等多種類型圖表的隨意切換，分組/樣品的任意刪減和排序，以及近百種樣式的自由調整。
基因云平臺（https://www.genescloud.cn）除了上述誤差柱狀圖，還提供了斷軸柱狀圖、彩帶柱狀圖。進入云圖匯總覽，搜索“柱狀圖”，可以查看近10種不同類型的柱狀圖。

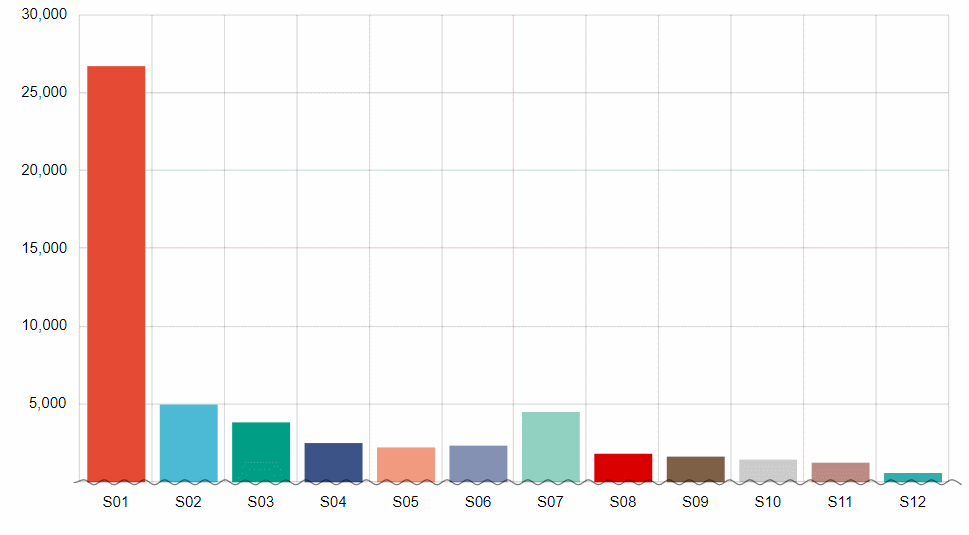

交互斷軸柱狀圖

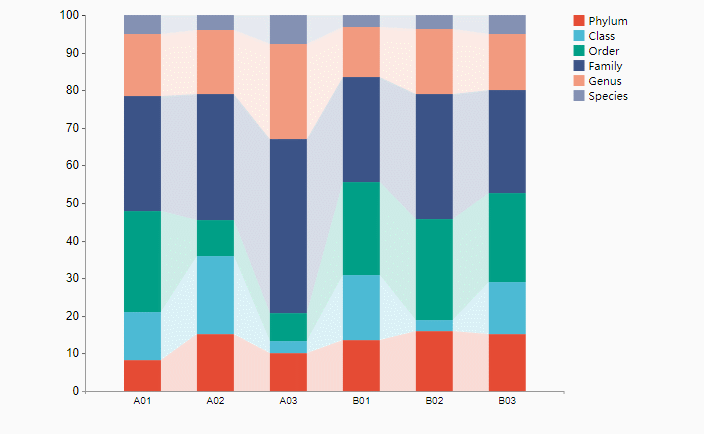

交互彩帶柱狀圖

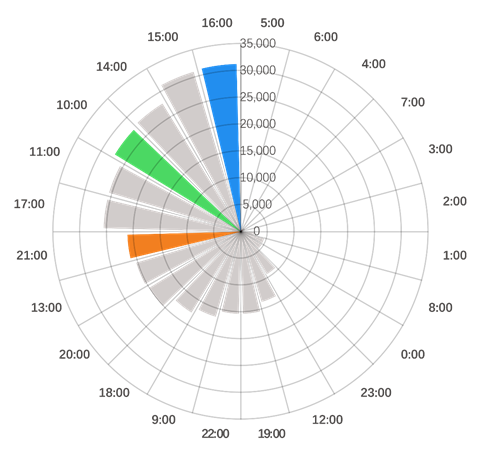

極坐標柱狀圖
趕緊來試一試吧，百度搜索“派森諾基因云”或者直接訪問https://www.genescloud.cn/home，進入“云圖匯”搜索“柱狀圖”嘗試體驗，并提寶貴建議至平臺消息中心-》反饋列表，或者發送到郵箱：[email protected]。"派森諾基因云" 一直持續上心上新，接下來會有更多好圖好工具陸續和大家見面，歡迎大家關注并進行體驗。
