以PacBio公司的SMRT單分子實時測序技術（Single molecule real-time sequencing）為代表的三代測序技術，通過其獨有的環形一致性測序模式（Circular-consensus sequence，CCS），極大提高單堿基測序的準確率，遠超Illumina等二代測序技術。與傳統轉錄組測序項目相比，利用PacBio平臺的全長轉錄組測序技術可以直接獲得mRNA的全長，保證了mRNA序列的精確性。近期我們將陸續推出全長轉錄組測序技術相關文章，供討論和交流。我們在上一期向大家介紹了全長轉錄組測序的分析內容，本期將為大家對派森諾特色分析內容——可變剪切模型可視化進行重點講解。
可變剪切模型可視化
可變剪切是造成基因信息多樣化的一個重要原因，通過對RNA序列測序可以檢測到基因的不同可變剪切模式。今天為大家介紹一種可以將可變剪切模型繪制成圖片的Python軟件SpliceGrapher。

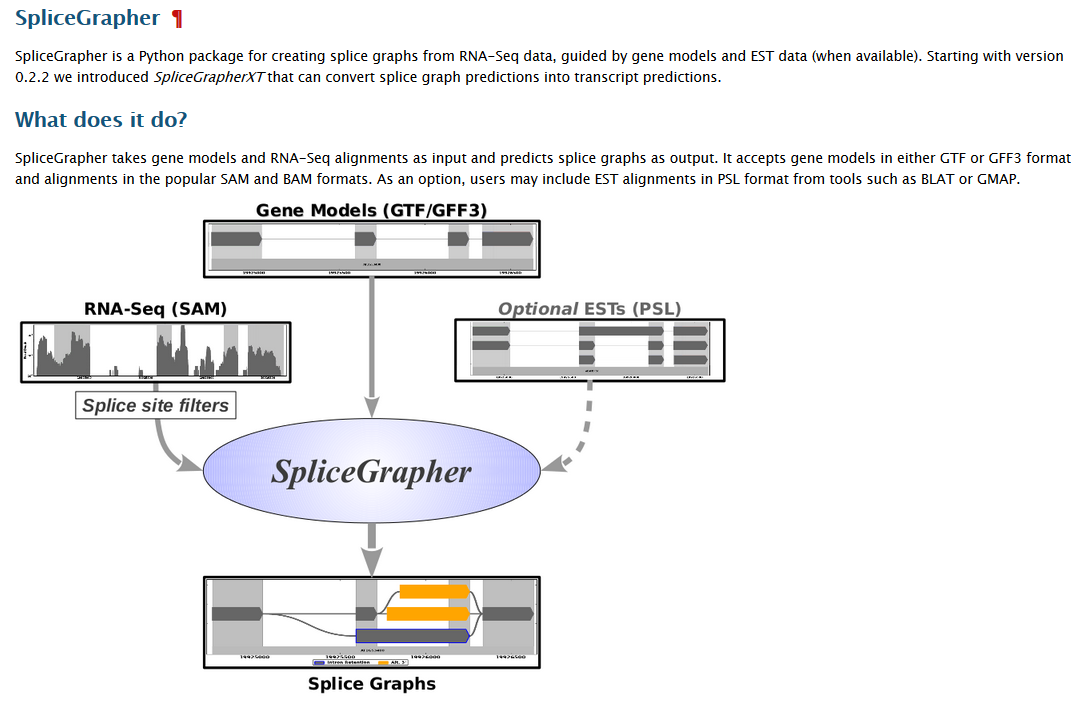

SpliceGrapher可以根據測序序列預測可變剪切模型，也可以用已知的基因注釋文件生成可變剪切模型。它需要兩種輸入文件，注釋gtf/gff3文件和測序reads與參考基因組比對的sam文件，如果有EST序列，也可以用上。
繪制可變剪切模型
SpliceGrapher的使用過程非常簡單。首先需要去掉sam文件中的假陽性可變剪切。這里需要用上SpliceGrapher專門準備的物種特性篩選文件，在SpliceGrapher文件夾下有上百種物種的特性篩選文件。然后用篩選后的sam文件預測可變剪切模型，用注釋gtf/gff3文件產生已知的可變剪切模型。最后用SpliceGrapher的繪圖腳本將可變剪切模型畫成圖片。
可變剪切圖解讀
結果圖蘊含了許多信息，下面就為大家介紹一下。

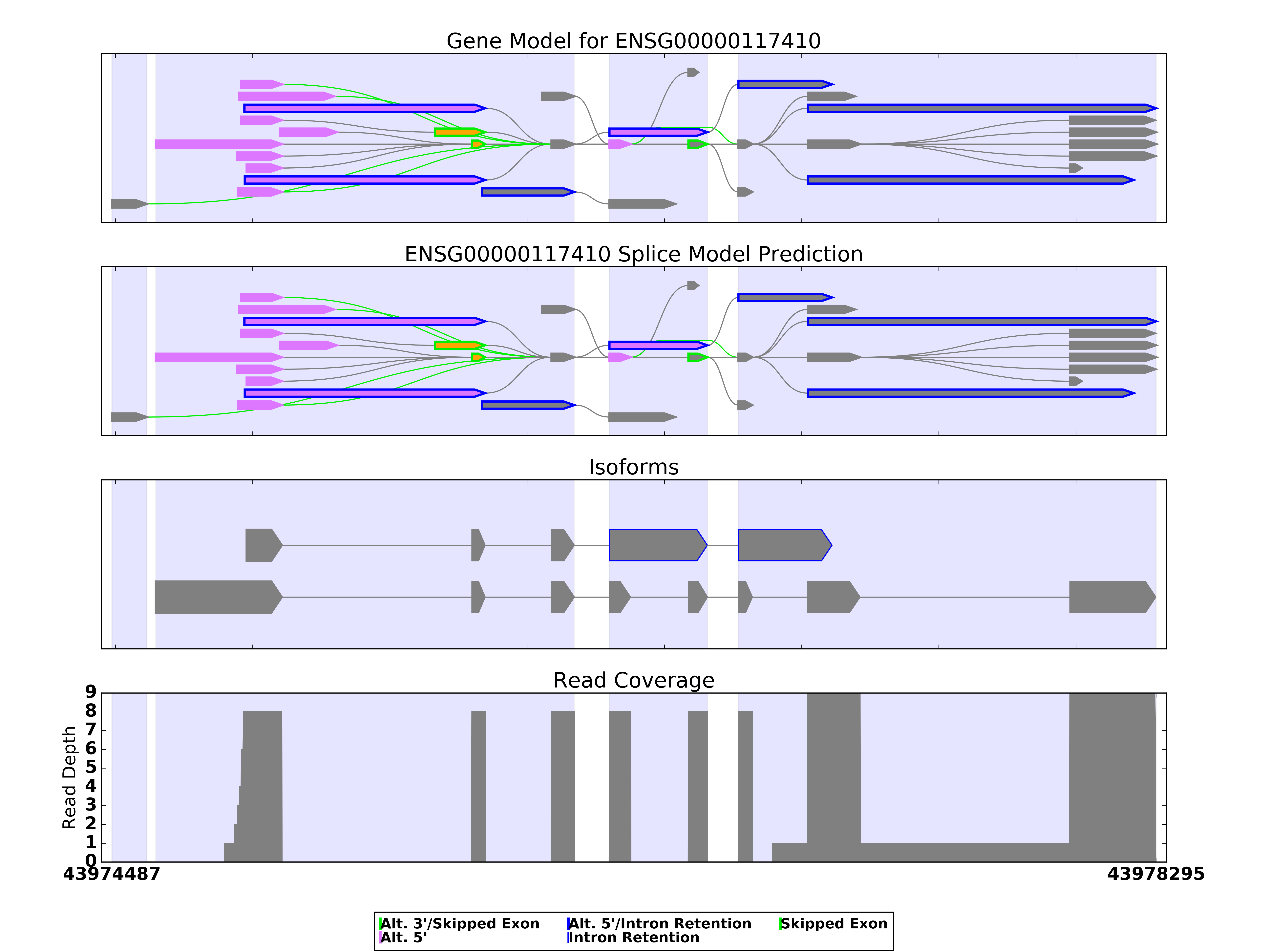

一個圖片中僅有一個基因的模型，左下角和右下角的數字分別代表該基因的起始位點和終止位點。圖片一共分4行，第一行為以該基因的注釋文件作出的基因模型，第二行為根據測序結果與注釋文件共同作出的基因模型，第三行也是根據測序結果與注釋文件共同作出的基因模型，與第二行不同的是只是畫出具有代表性的isoform，第四行則是測序文件中支持各外顯子的reads數目。
灰色的五邊形代表外顯子，它們之間的連線表示不同的剪接方式。紫色背景表示有外顯子出現的區域（這其中包括保留的內含子），白色背景表示沒有外顯子出現的區域（即內含子區域）。圖中白色背景的寬度并不代表真實的內含子長度，由于有的基因內含子區域遠比外顯子區域長，為了更清楚地展示可變剪切模型，內含子區域會被縮短很多。
SpliceGrapher可以預測出多種多樣的可變剪切事件，已知的基因模型中存在Alt 3’（可變3’端）、Skipped Exon（跳過外顯子）、Intron Retention（內含子保留）、Alt 5’（可變5’端）、既是Alt 3’又是Skipped Exon、既是Alt 5’又是Intron Retention等多種可變剪切事件。不同的事件用不同的顏色標注出來，并在圖片下方的圖例中給予解釋。

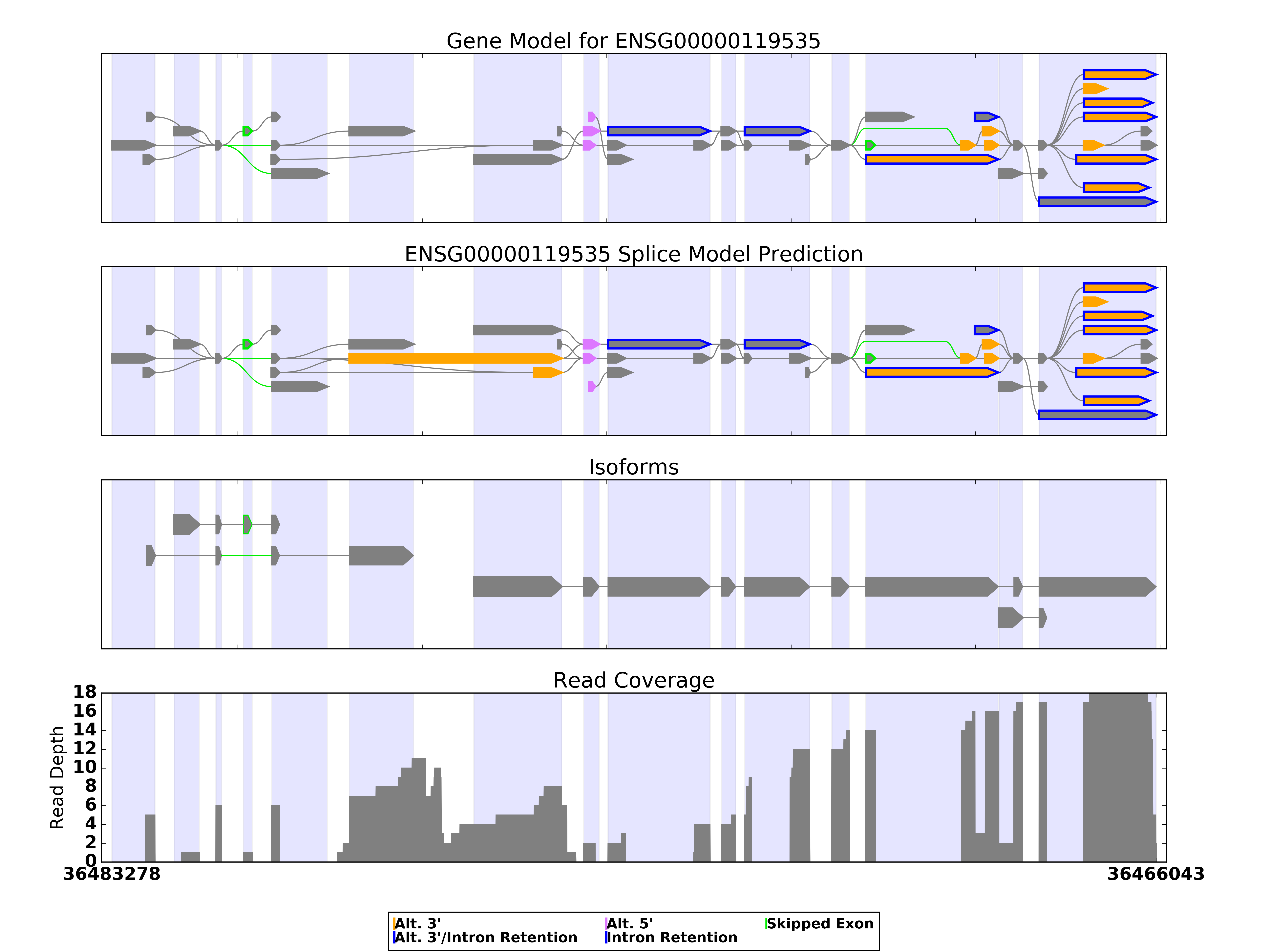

SpliceGrapher預測出的可變剪切模型可能會與已知的基因模型不同，如下圖，根據測序結果預測出的基因模型比已知的基因模型多了一個外顯子，橫跨第6、7個外顯子區域和第6個內含子區域。這一點從Read Coverage上也能看出來，在第6個內含子區域有不少reads覆蓋度。這也許是一個從未被發現的exon。
好了，關于SpliceGrapher的介紹就到這里了。歡迎大家訂購本公司的全長有參轉錄組分析產品，我們的可變剪切預測項目中會為大家畫出物種所有的基因可變剪切模型，并進行分類梳理。
